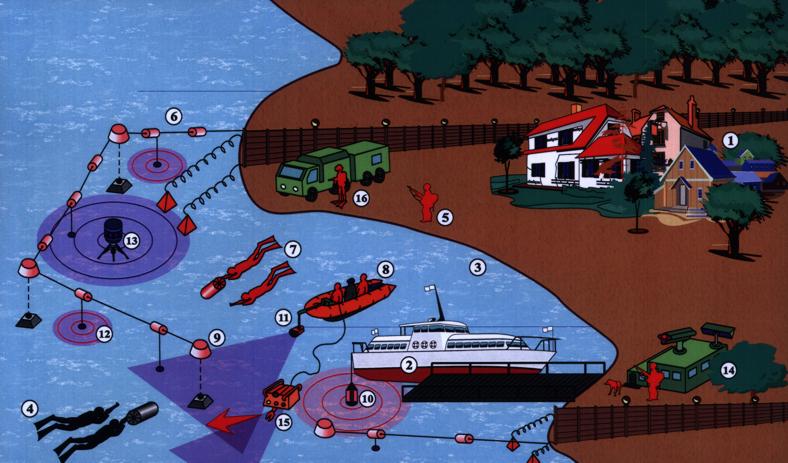

Схема организации охраны городка VIP-персон со стороны акватории

Условные обозначения

Объекты охраны

[1] персонал, территория, здания и сооружения городка VIР-персон
[2] суда и плавсредства на территории акватории запретной зоны
[3] акватория запретной зоны

Вероятная модель нарушителя (диверсионного средства)

[4] диверсионно - террористическая группа боевых пловцов (одиночный пловец)
[4] диверсионно - террористическая группа подводных пловцов использующих одиночные (групповые) подводные средства движения
[4] мини - подводная лодка с диверсионно - террористической группой боевых пловцов сплавляемые (самоходные управляемые) подводные минно-взрывные устройства

Подразделения охраны

[5] береговой пост противодиверсионных сил и средств со специальным вооружением
[6] боновые заграждения и береговые средства заграждения
[7] водолазная (поисковая) группа подразделения охраны, вооруженная специальным подводным оружием
[8] маломерный быстроходный катер (жестко-надутая или надувная мотолодка) с водолазной группой

Средства обнаружения подводных (надводных) объектов, водолазного обеспечения и нелетального воздействия на подводных пловцов

[9] магнитометрическая станция обнаружения подводных объектов
[10] судовая погружная гидроакустическая станция (гидролокатор) кругового обзора
[11] малогабаритный переносной гидролокатор
[12] боновая гидроакустическая станция (гидролокатор) кругового обзора
[13] донная гидроакустическая станция кругового обзора
[14] мобильный береговой комплекс оборудованный радиолокационной станцией наблюдения за надводной обстановкой, аппаратурой визуального наблюдения, тепловизором и экранами отображения информации гидроакустических станций (гидролокаторов)
[15] подводный многоцелевой телеуправляемый аппарат с поисковым гидролокатором, манипулятором, аппаратурой видеоотображения и гидроакустической станцией нелетального воздействия (комплектуется по требованиям заказчика)
[16] специальная передвижная рекомпрессионная станция водолазов (ПРС-ВМ) с оборудованием для обеспечения водолазных работ на базе автомобиля повышенной проходимости КамАЗ или Урал.
